RG系列直线导轨特点

RG系列直线导轨以滚柱型滚动体取代了钢珠，为实现超高刚性与超重负荷能力而设计；透过滚动体与导轨与滑块的线接触方式，让滚动体在承受高负荷时仅仅形成微量的弹性变形，更藉由45度的接触角度的设计，让整体直线导轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现，可大幅提升加工精度，达到高精度的诉求；由于超重负荷的特性，进而延长直线导轨的使用寿命。非常适合高速自动化产业机械及高刚性需求的设备使用。

(2) 四方向皆具有超高刚性

RG系列直线导轨以滚柱型滚动体取代了滚珠，藉由滚柱与导轨与滑块的线接触方式，滚柱在承受高负载时仅仅形成微量的弹性变形，不仅可大幅提升直线导轨的刚性值，更能维持高精度的加工。右图为等体积的滚珠与滚柱的刚性表现。径向负荷(kN)

(3) 四方向皆具有超重负载能力

RG系列直线导轨採用DB(45°-45°)组合，能承受上下和左右方向的负荷，让直线导轨具有超高负载能力。在相同工作负荷的要求下，RG线轨相较于滚珠型线轨可有较小的体积，即可均匀承受高负载。

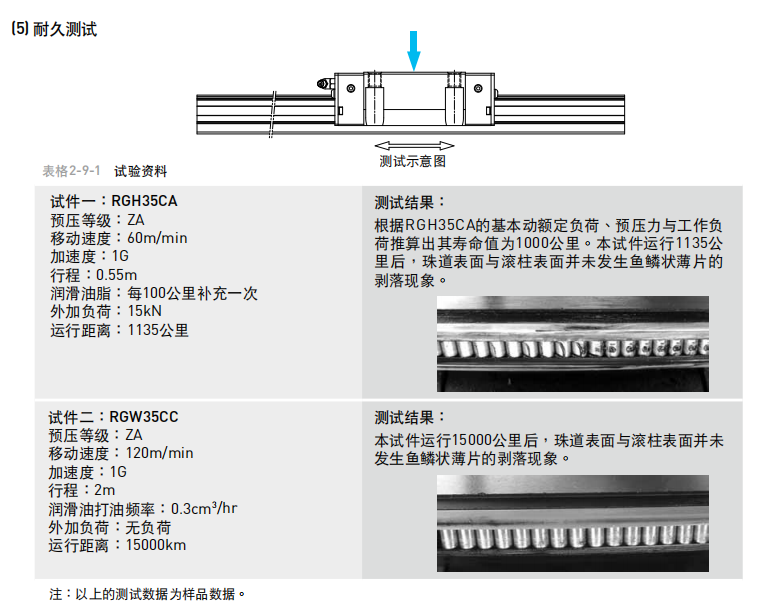

(4) 延长寿命

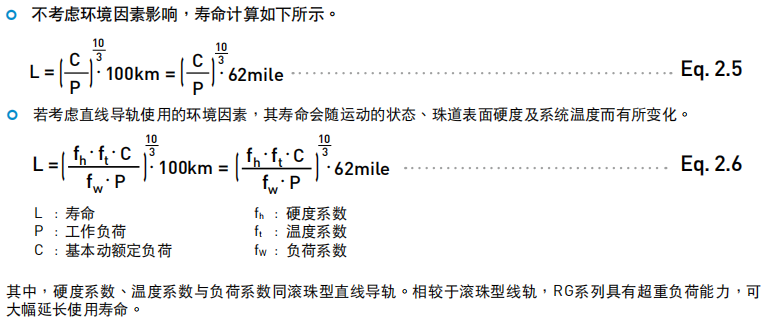

RG系列直线导轨是以ISO规范(ISO14728-1)为基准来制定基本动额定负荷，该基本动额定负荷係以额定寿命100公里计算之。直线导轨的寿命会因实际承受工作负荷而不同，滚柱型直线导轨的寿命计算可依选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

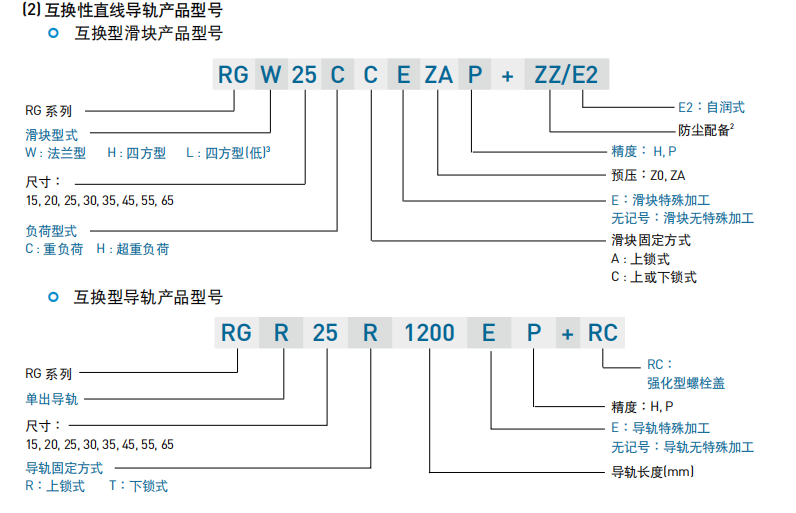

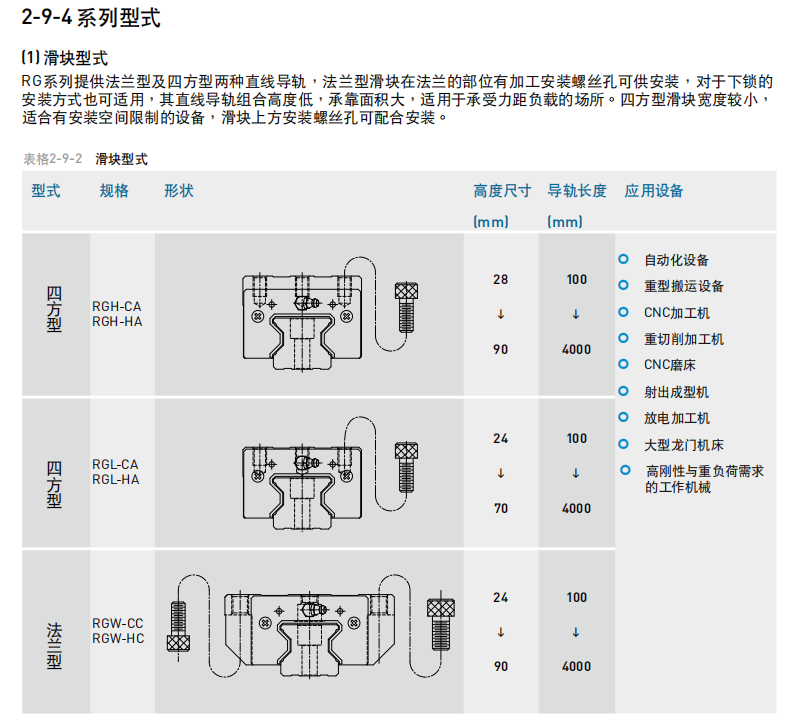

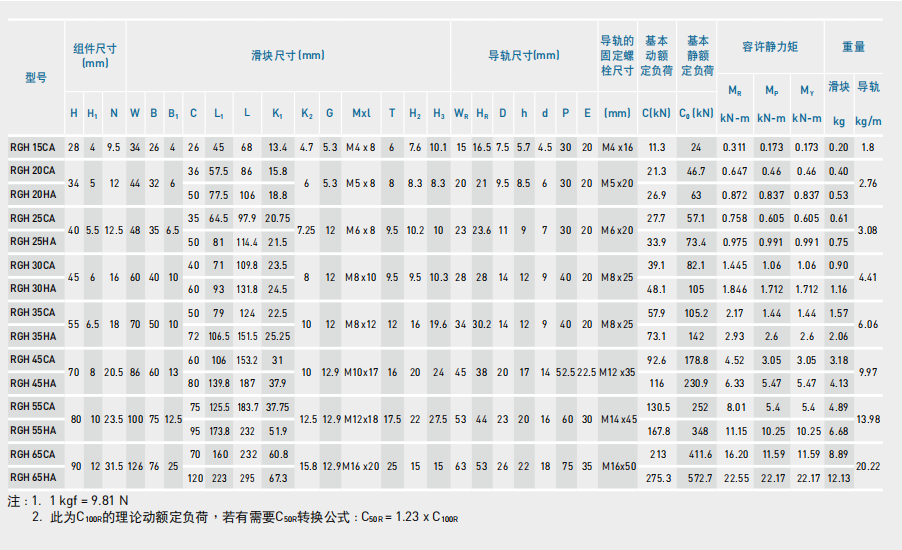

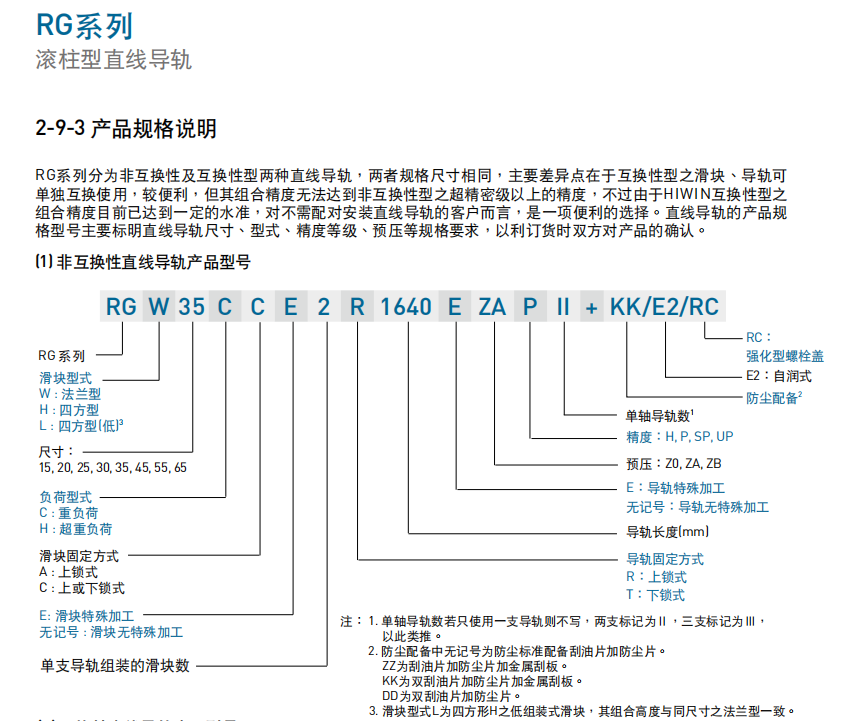

RGH-CA/RCG-HA

RGH15CA    RGH15HA

RGH20CA    RGH20HA

RGH25CA    RGH25HA

RGH30CA    RGH30HA

RGH35CA    RGH35HA

RGH45CA    RGH45HA

RGH55CA    RGH55HA

RGH65CA    RGH65HA

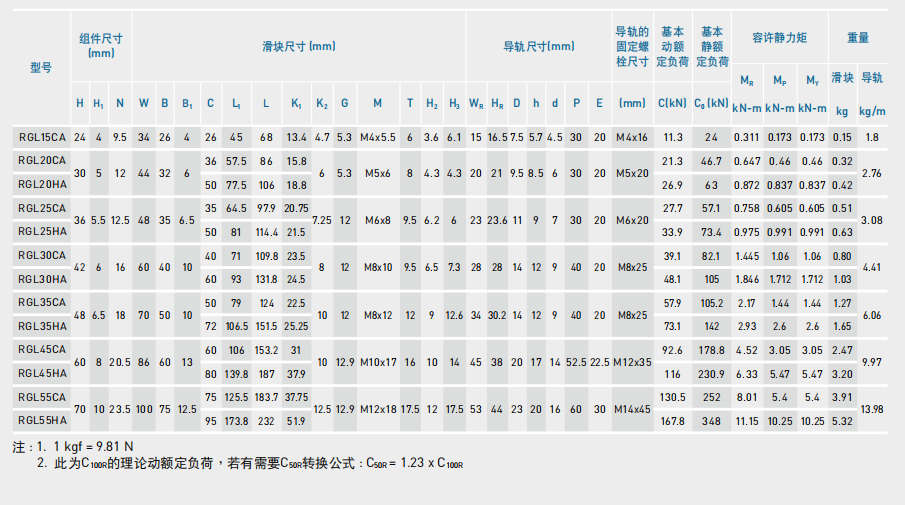

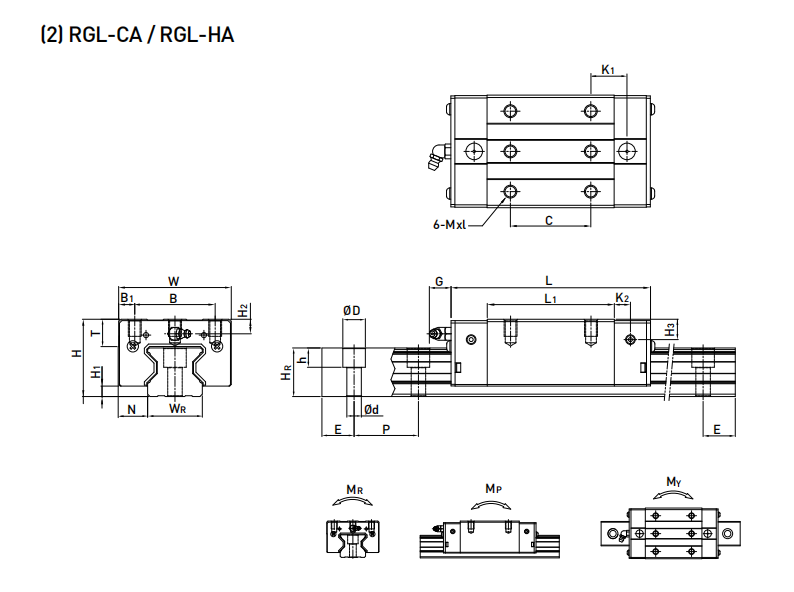

RGLCA/RGLHA

RGL15CA    RGL15HA

RGL20CA    RGL20HA

RGL25CA    RGL25HA

RGL30CA    RGL30HA

RGL35CA    RGL35HA

RGL45CA    RGL45HA

RGL55CA    RGL55HA

RGL65CA    RGL65HA

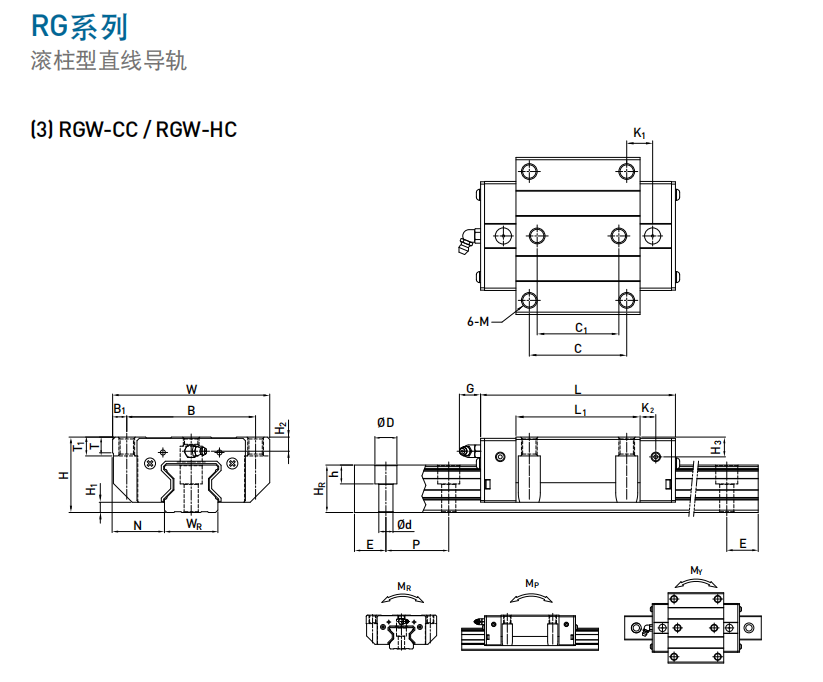

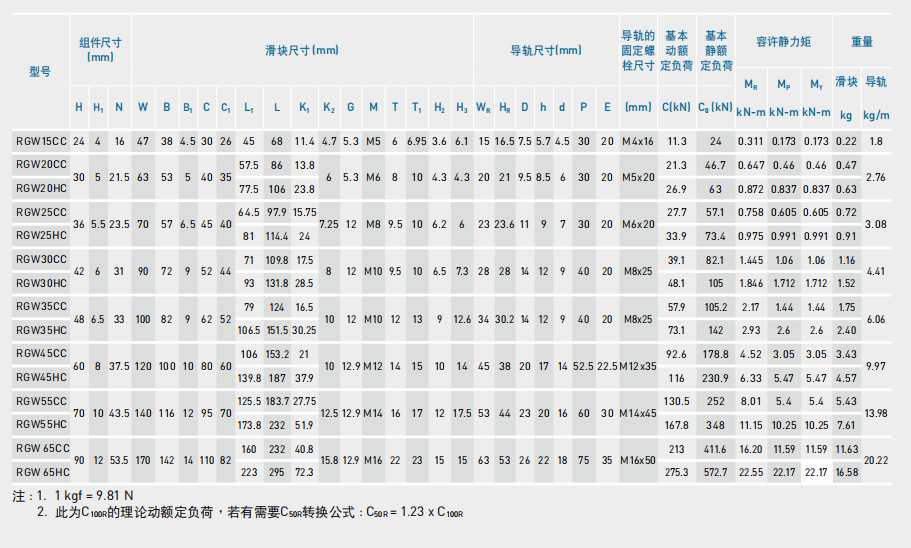

RGW-CC/RGW-HC



RGW15CC   RGW15HC

RGW20CC   RGW20HC

RGW25CC   RGW25HC

RGW30CC   RGW30HC

RGW35CC   RGW35HC

RGW45CC   RGW45HC

RGW55CC   RGW55HC

RGW65CC   RGW55HC

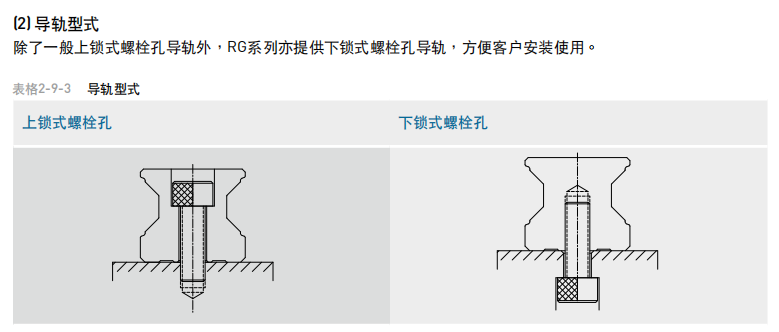

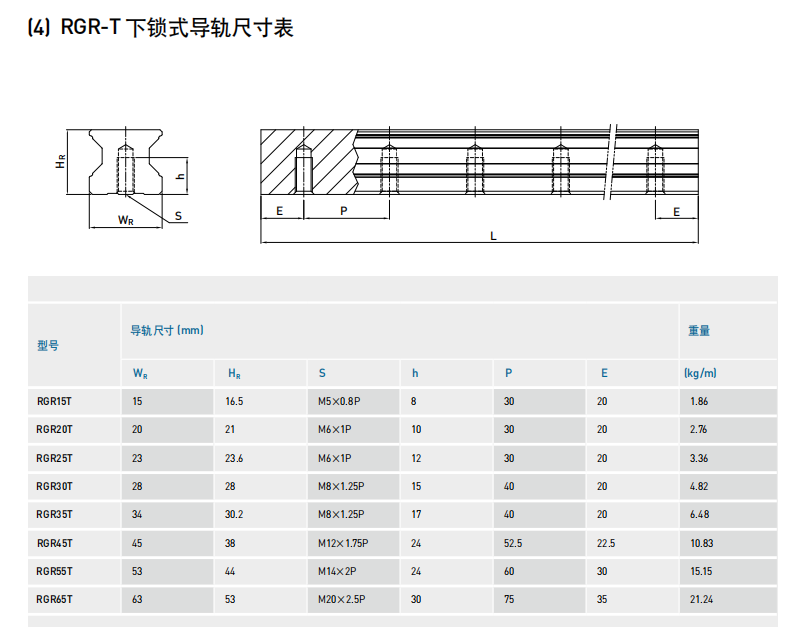

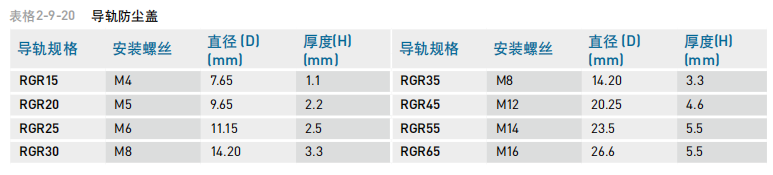

RGR15T

RGR20T

RGR25T

RGR30T

RGR35T

RGR45T

RGR55T

RGR65T

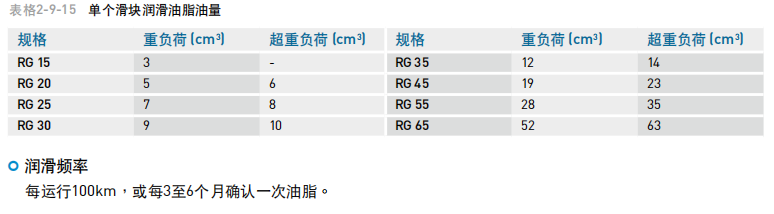

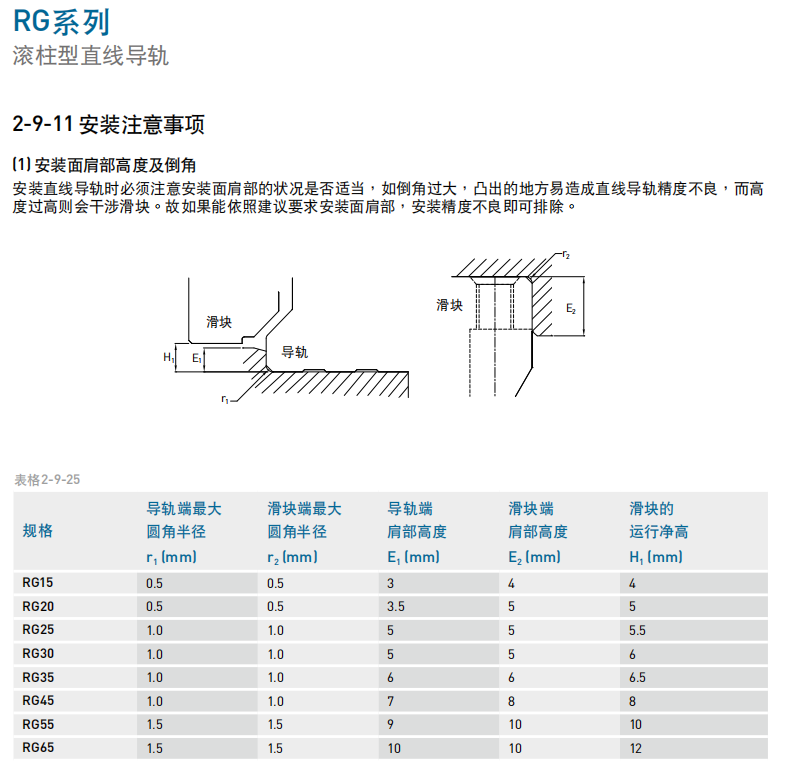

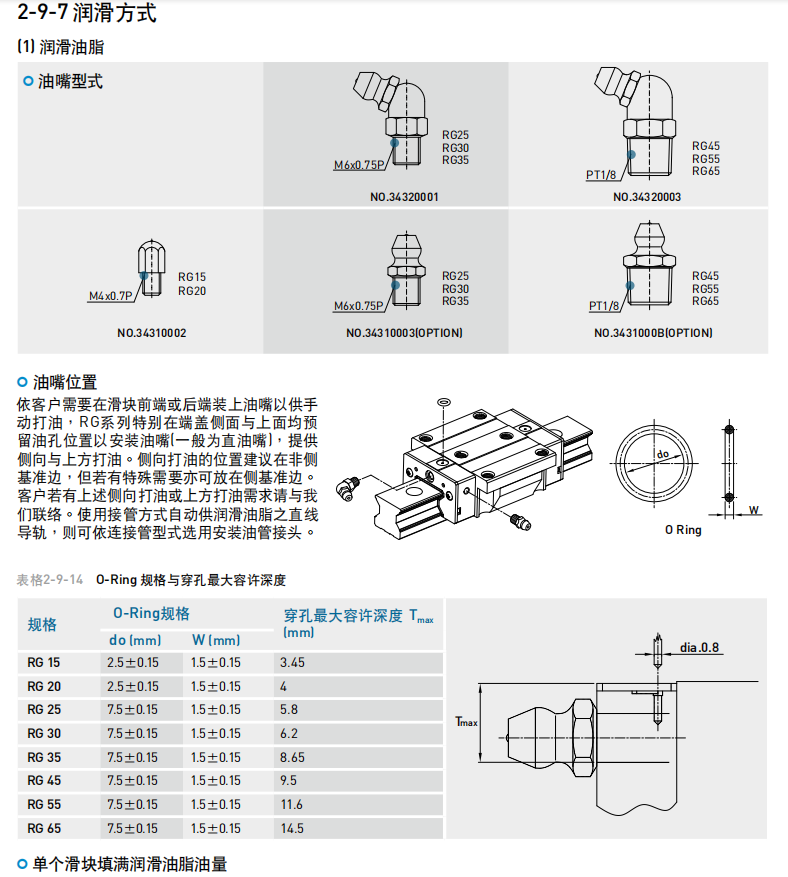

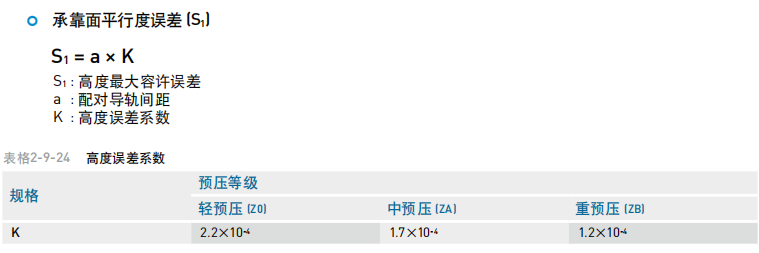

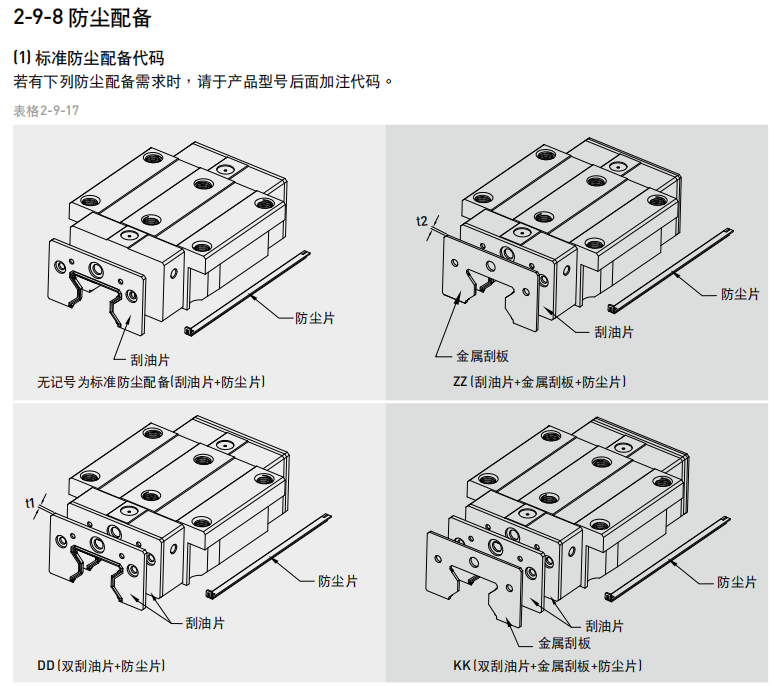

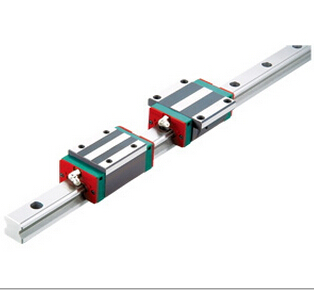

上银滚柱型线性滑轨拥有比滚珠型直线滑轨更高的额定负载， 同时可以承担更大的扭矩，上银直线导轨由于滑块滚动体为滚柱型，与导轨的接触面大滚动相对滚珠更为平稳，所受压强更大，所以定位精度高，重现性佳，磨耗少能长时间维持精度。
