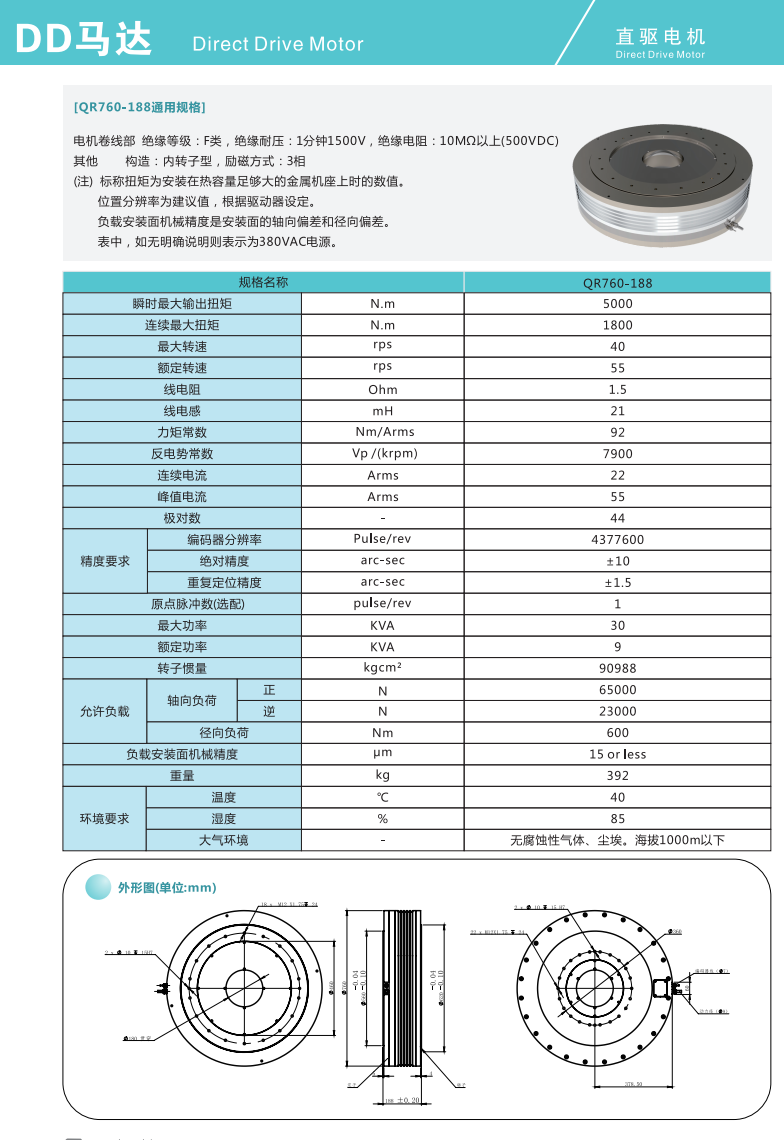

[QR760-188通用规格]
宽度760 高度188

电机卷线部绝缘等级: F类，绝缘耐压: 1分钟1500V，绝缘电阻: 10MΩ以上(500VDC)

其他

构造:内转子型，励磁方式:3相

(注)标称扭矩为安装在热容量足够大的金属机座上时的数值。

位置分辨率为建议值，根据驱动器设定。

负载安装面机械精度是安装面的轴向偏差和径向偏差。

表中,如无明确说明则表示为380VAC电源。

扭矩

峰值扭矩5000N.m

持续扭矩1800N.m

转速

最大转速 40rps

额定转速55rps

电流

连续电流22A

峰值电流55A

绝对精度±10″（角秒）

重复定位精度±1.5″（角秒）

静态允许负载

轴向负荷 --正转:65000 N,逆转:23000 N

径向负荷:600 Nm

负载安装面

平面度:15μm

DD马达重量

材质钢:392KG
