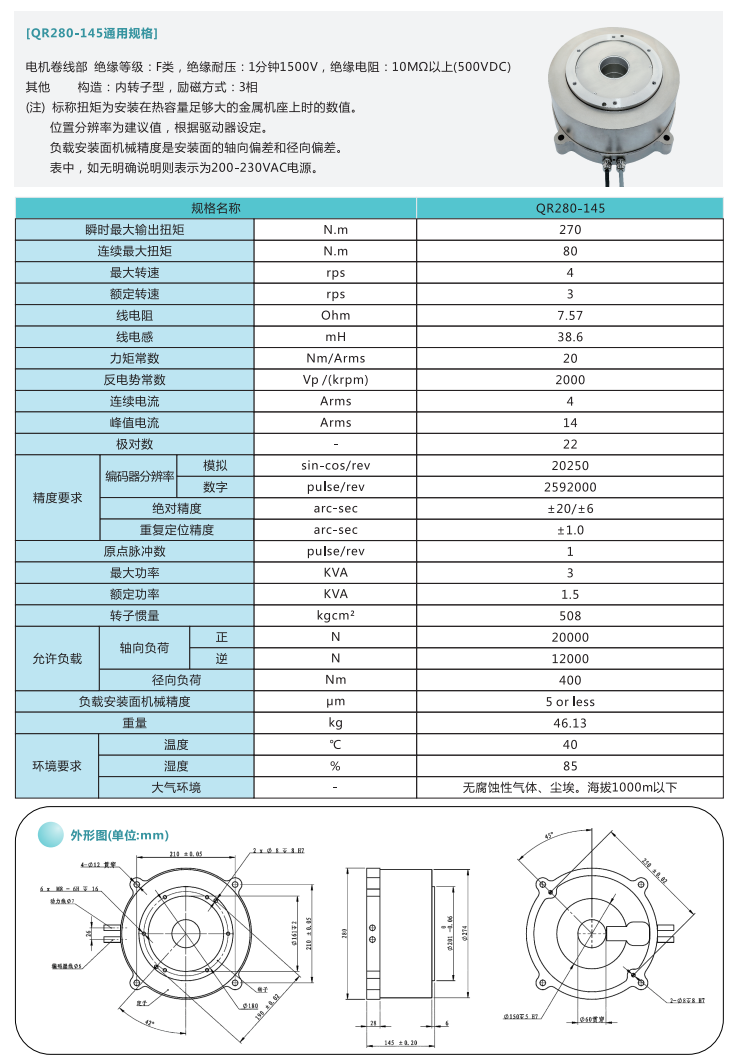

[QR280-145通用规格]
宽度280 高度145
电机卷线部绝缘等级: F类，绝缘耐压: 1分钟1500V，绝缘电阻: 10MΩ以上(500VDC)

其他

构造:内转子型，励磁方式:3相

(注)标称扭矩为安装在热容量足够大的金属机座.上时的数值。

位置分辨率为建议值，根据驱动器设定。

负载安装面机械精度是安装面的轴向偏差和径向偏差。

表中，如无明确说明则表示为200-230VAC电源。

扭矩

峰值扭矩 270N.m

持续扭矩 80N.m

转速

最大转速 4 rps

额定转速 3 rps

电流

连续电流  4A

峰值电流 14A

绝对精度

普通版  ±20″（角秒）

高精度版  ±6″（角秒）

重复定位精度 ±1″（角秒）

静态允许负载

轴向负荷 ：正转20000N,反转12000N

径向负荷:12000 Nm

负载安装面

平面度5μm

DD马达重量

材质钢 46.3KG
