详细说明

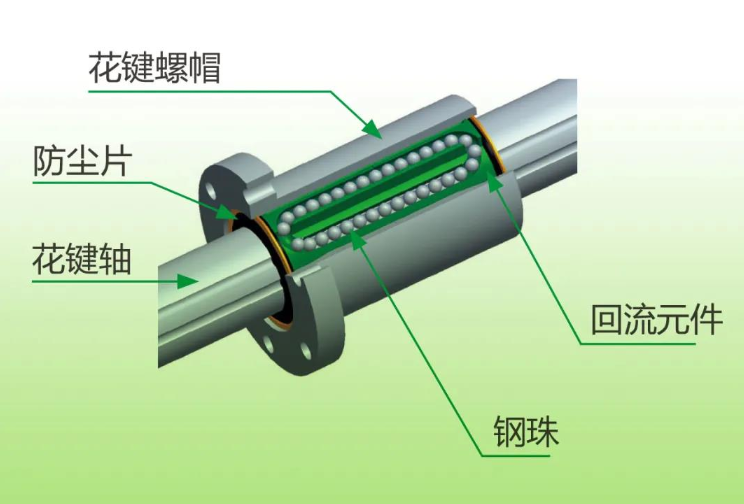

HIWIN滚珠花键为一种滚动导引组件，主要是由螺帽、丝杠、钢珠与保持器所组成，藉由
钢珠在螺帽与丝杠之间作无限滚动循环的滚动，使螺帽能沿着丝杠高精度线性移动。滚珠
花键上的钢珠为角接触结构，可承受径向负荷及扭矩负荷。螺帽与轴承一体成型设计，使
得滚珠花键在精简的结构达到高负载。
滚珠花键设置了3组负荷滚珠，滚珠为面对面的角接触设计，滚珠藉由钢珠保持器，持续进
行整列循环运动，透过优化的保持器设计，实现高速、高加减速的导引，此外保持器对于
钢珠的包覆设计使得螺帽从花键轴中抽出，滚珠也不会脱落
特征
HIWIN上银滚珠花键为一种滚动导引元件 ，主要是由螺帽、螺捍、钢珠与保持器所组成，借由钢珠在螺帽与螺捍之间作无限滚动循环的滚动，
使螺帽能沿着螺捍高精度线性移动。上银滚珠花键上的钢珠为角接触结构，可承受径向负荷及扭矩负荷。螺帽与外环一体成型设计，
使得上银滚珠花键在精简的结构达到高负载。
上银滚珠花键设置了3组负荷滚珠，滚珠为面对面的角接触设计，滚珠藉由钢珠保持器，持续进行整列循环运动，透过最佳化的保持器设计，
实现高速、高加减速的导引，此外保持器对于钢珠的包覆设计使得螺帽从花键轴中抽出， 滚珠也不会脱落。
可传递扭矩能力与线性轴承相比，滚动槽中的钢珠为角度接触，因此螺帽与螺捍可以相对运动，达到传递扭矩的功能。
●-体型结构
因螺帽与外环做一体化结构，实现高精度且小型的设计。
●安装简便
上银滚珠花键的保持器，即使花键轴从花键螺帽取出，滚珠也不会脱落。
●润滑油路
可传递扭矩能力
与线性轴承相比，滚动槽中的钢珠为角度接触，因此螺帽与丝杠可以相对运动，达到传递扭矩的功能。
一体型结构
因螺帽与支撑轴承做一体化结构，实现高精度且小型的设计。
安装简便
滚珠花键的保持器，即使花键轴从花键螺帽取出，滚珠也不会脱落。
润滑油路
藉由油路的优化设计，将润滑油脂直接导引到滚珠回流处，改善润滑效果提升使用寿命。
上银滚珠花键FSR型
上银滚珠花键SP-13FSR
上银滚珠花键SP-16FSR
上银滚珠花键SP-20FSR
上银滚珠花键SP-25FSR
上银滚珠花键SP-32FSR

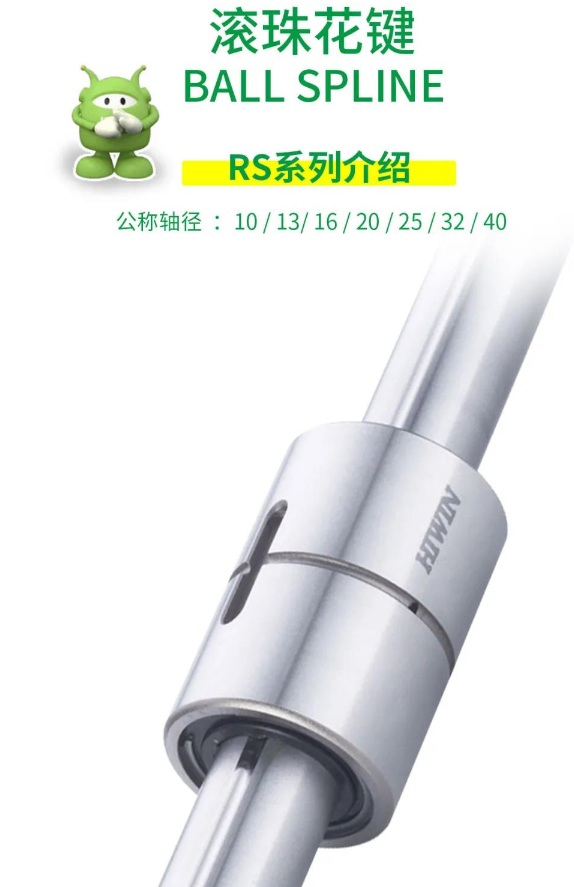

上银滚珠花键RS型
上银滚珠花键SP13-RS
上银滚珠花键SP16-RS
上银滚珠花键SP20-RS
上银滚珠花键SP25-RS
上银滚珠花键SP32-RS

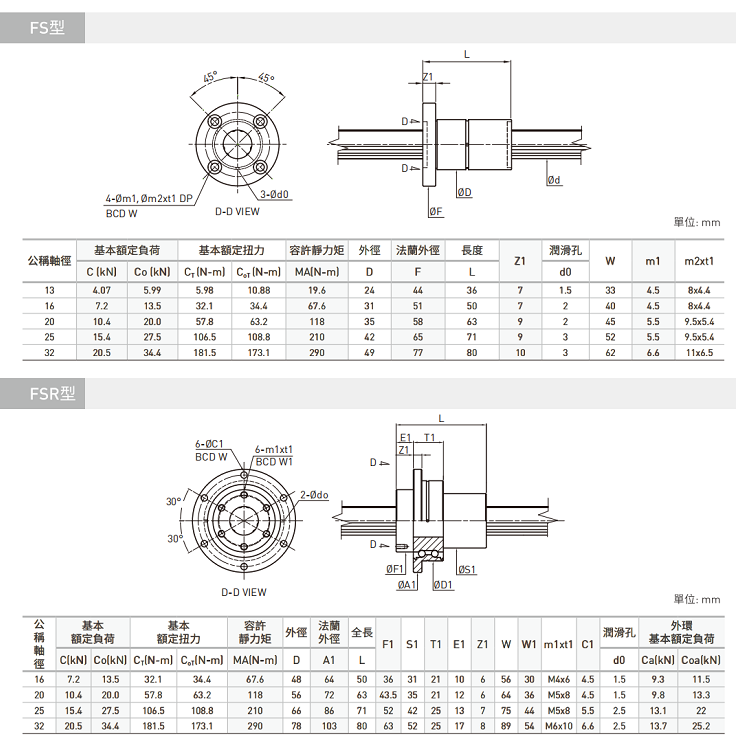

上银滚珠花键FS型
上银滚珠花键SP-13FS
上银滚珠花键SP-16FS
上银滚珠花键SP-20FS
上银滚珠花键SP-25FS
上银滚珠花键SP-32FS
上银滚珠花键FSR型
上银滚珠花键SP-13FSR
上银滚珠花键SP-16FSR
上银滚珠花键SP-20FSR
上银滚珠花键SP-25FSR
上银滚珠花键SP-32FSR

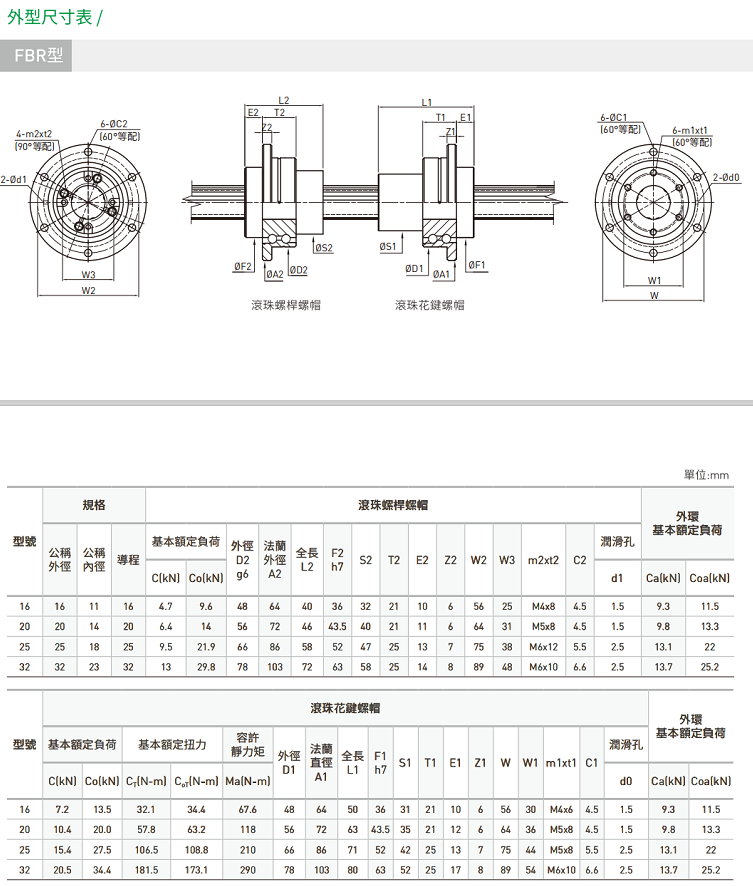

上银滚珠花键FBR型
上银滚珠花键SP-16FBR
上银滚珠花键SP-20FBR
上银滚珠花键SP-25FBR
上银滚珠花键SP-32FBR
上银滚珠花键FBR型
上银滚珠花键SP-13FBR
上银滚珠花键SP-16FBR
上银滚珠花键SP-20FBR
上银滚珠花键SP-25FBR
上银滚珠花键SP-32FBR
上银滚珠花键RS型
上银滚珠花键SP13-RS
上银滚珠花键SP16-RS
上银滚珠花键SP20-RS
上银滚珠花键SP25-RS
上银滚珠花键SP32-RS
上银滚珠花键FS型
上银滚珠花键SP-13FS
上银滚珠花键SP-16FS
上银滚珠花键SP-20FS
上银滚珠花键SP-25FS
上银滚珠花键SP-32FS
上银滚珠花键FSR型
上银滚珠花键SP-13FSR
上银滚珠花键SP-16FSR
上银滚珠花键SP-20FSR
上银滚珠花键SP-25FSR
上银滚珠花键SP-32FSR
上银滚珠花键FBR型
上银滚珠花键SP-13FBR
上银滚珠花键SP-16FBR
上银滚珠花键SP-20FBR
上银滚珠花键SP-25FBR
上银滚珠花键SP-32FBR
藉由油路的最佳化设计，将润滑油脂直接导引到滚珠迥流处，改善润滑效果提升使用寿命。特征

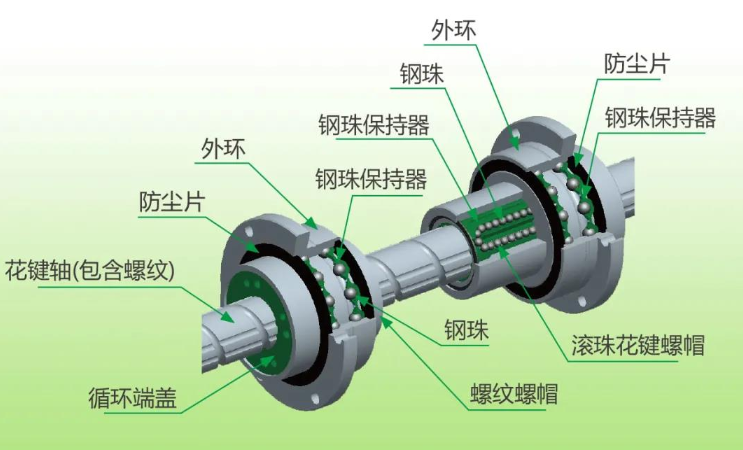

HIWIN滚珠花键为一种滚动导引元件 ，主要是由螺帽、螺捍、钢珠与保持器所组成，藉由钢珠在螺帽与螺捍之间作
无限滚动循环的滚动，使螺帽能沿著螺捍高精度线性移动。滚珠花键上的钢珠为角接触结构，可承受径向负荷及扭矩
负荷。螺帽与外环一体成型设计，使得滚珠花键在精简的结构达到高负载。
滚珠花键设置了3组负荷滚珠，滚珠为面对面的角接触设计，滚珠藉由钢珠保持器，持续进行整列循环运动，透过
最佳化的保持器设计，实现高速、高加减速的导引，此外保持器对于钢珠的包覆设计使得螺帽从花键轴中抽出， 滚珠
也不会脱落。
可传递扭矩能力
与线性轴承相比，滚动槽中的钢珠为角度接触，因此螺帽与螺捍可以相对运动，达到传递扭矩的功能。
●-体型结构
因螺帽与外环做一体化结构，实现高精度且小型的设计。
●安装简便
滚珠花键的保持器，即使花键轴从花键螺帽取出，滚珠也不会脱落。
●润滑油路
藉由油路的最佳化设计，将润滑油脂直接导引到滚珠迥流处，改善润滑效果提升使用寿命。
