HIWIN滚珠花键丨高精度、高负载、高加减速、设计精简
特徵 /

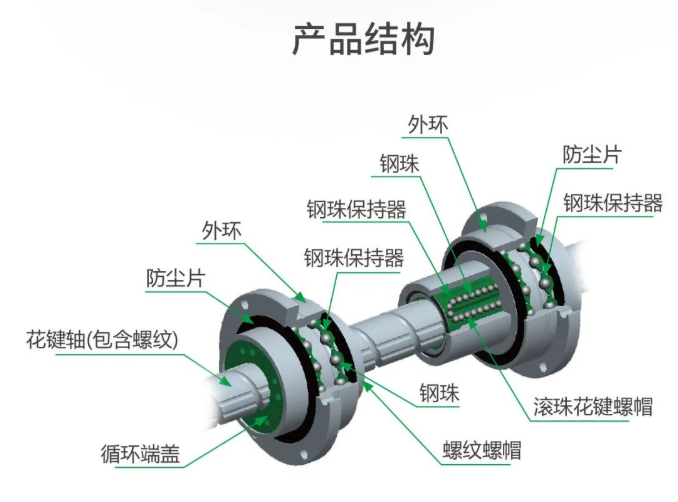

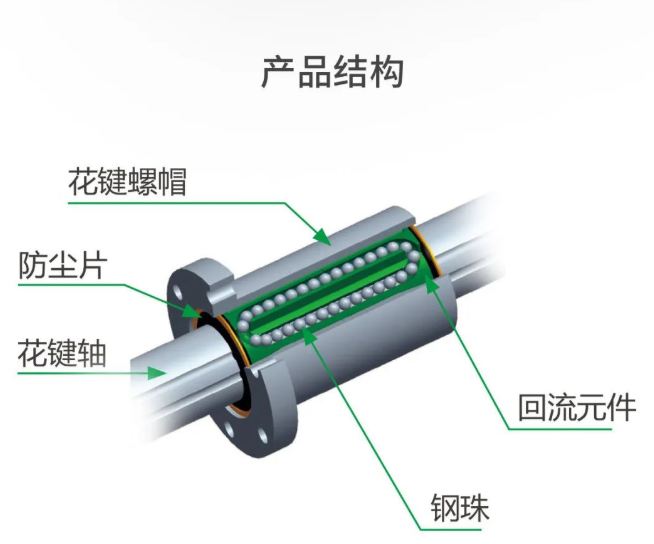

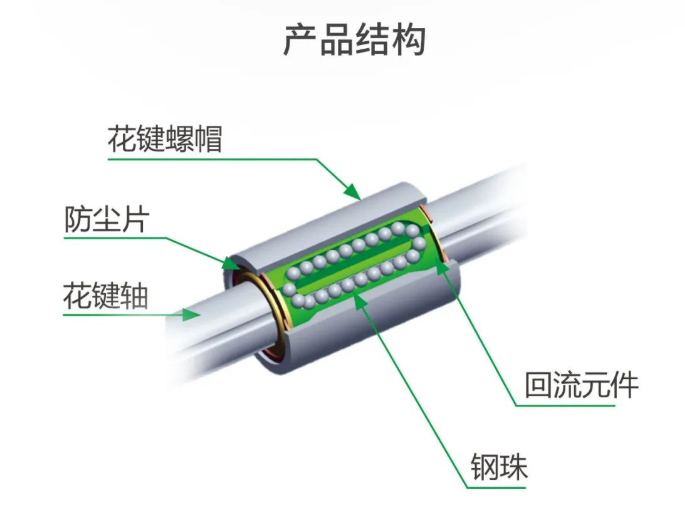

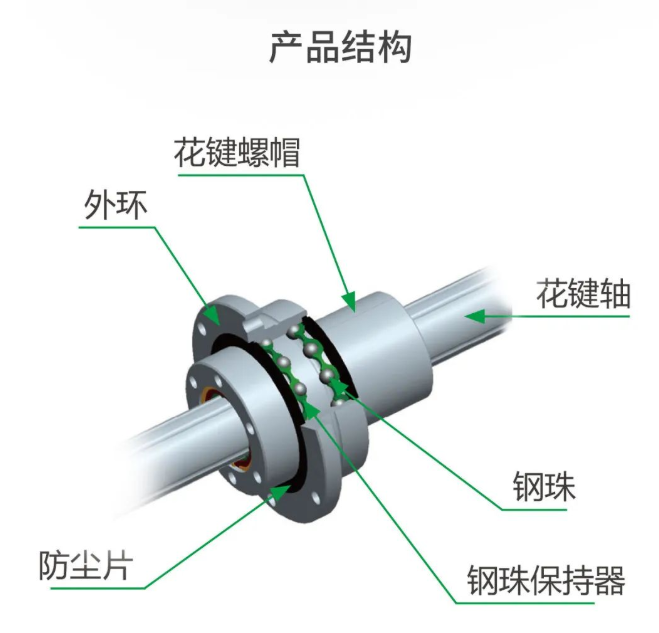

产品结构 /
HIWIN滚珠花键为一种滚动导引元件，主要是由螺帽、螺杆、钢珠与保持器所组成，藉由钢珠在螺帽与螺杆之间作无限滚动循环的滚动，使螺帽能沿著螺杆高精度线性移动。滚珠花键上的钢珠为角接触结构，可承受径向负荷及扭矩负荷。螺帽与轴承一体成型设计，使得滚珠花键在精简的结构达到高负载。滚珠花键设置了3组负荷滚珠，滚珠为面对面的角接触设计，滚珠藉由钢珠保持器，持续进行整列循环运动，透过最佳化的保持器设计，实现高速、高加减速的导引，此外保持器对于钢珠的包覆设计使得螺帽从花键轴中抽出，滚珠也不会脱落。
FS, FSR 型
可传递扭矩能力
与线性轴承相比，滚动槽中的钢珠为角度接触，因此螺帽与螺杆可以相对运动，达到传递扭矩的功能。
一体型结构
因螺帽与支撑轴承做一体化结构，实现高精度且小型的设计。
安装简便
滚珠花键的保持器，即使花键轴从花键螺帽取出，滚珠也不会脱落。
润滑油路
藉由油路的最佳化设计，将润滑油脂直接导引到滚珠迴流处，改善润滑效果提升使用寿命。

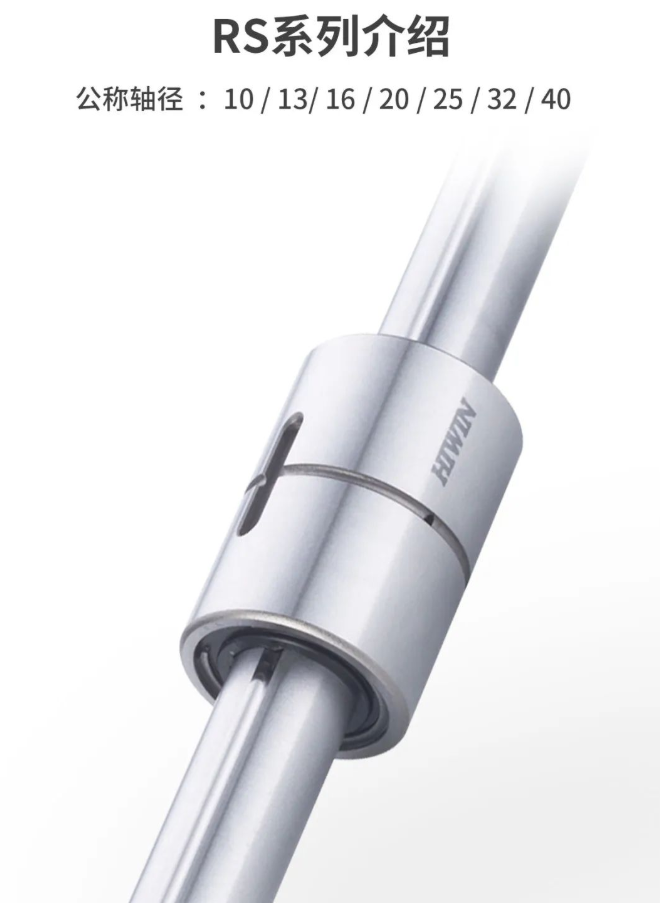

上银滚珠花键RS型
上银滚珠花键SP10-RS
上银滚珠花键SP13-RS
上银滚珠花键SP16-RS
上银滚珠花键SP20-RS
上银滚珠花键SP25-RS
上银滚珠花键SP32-RS
上银滚珠花键SP40-RS

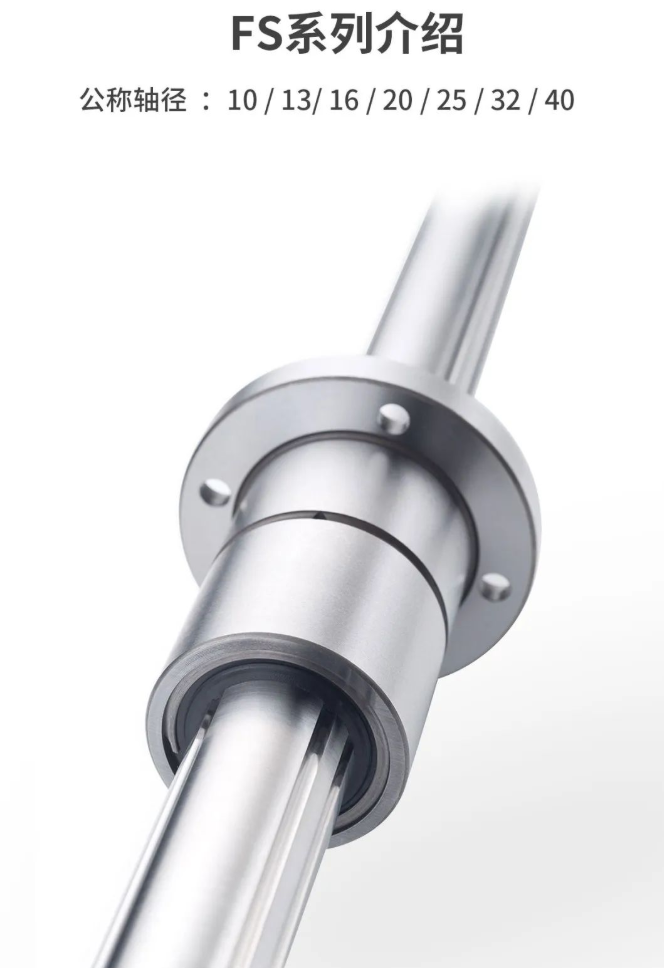

上银滚珠花键FS型
上银滚珠花键SP-10FS
上银滚珠花键SP-13FS
上银滚珠花键SP-16FS
上银滚珠花键SP-20FS
上银滚珠花键SP-25FS
上银滚珠花键SP-32FS
上银滚珠花键SP-40FS

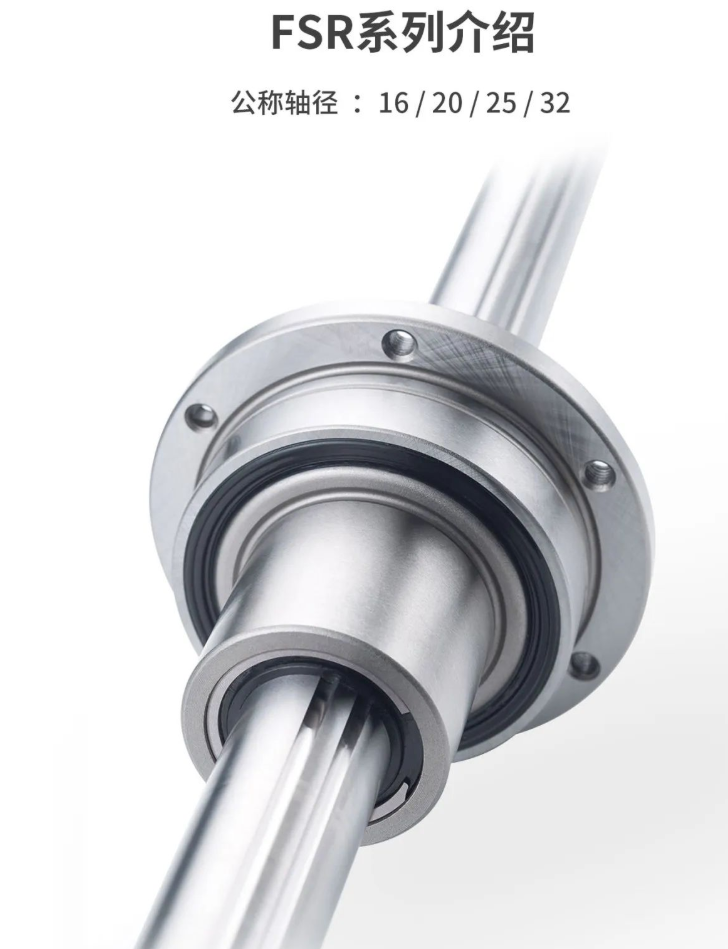

上银滚珠花键FSR型
上银滚珠花键SP-16FSR
上银滚珠花键SP-20FSR
上银滚珠花键SP-25FSR
上银滚珠花键SP-32FSR

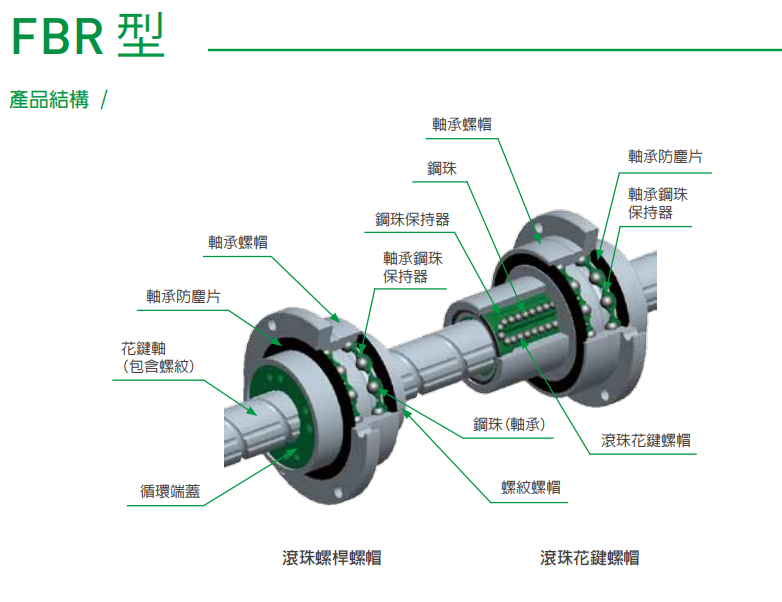

上银滚珠花键FBR型
上银滚珠花键SP-16FBR
上银滚珠花键SP-20FBR
上银滚珠花键SP-25FBR
上银滚珠花键SP-32FBR

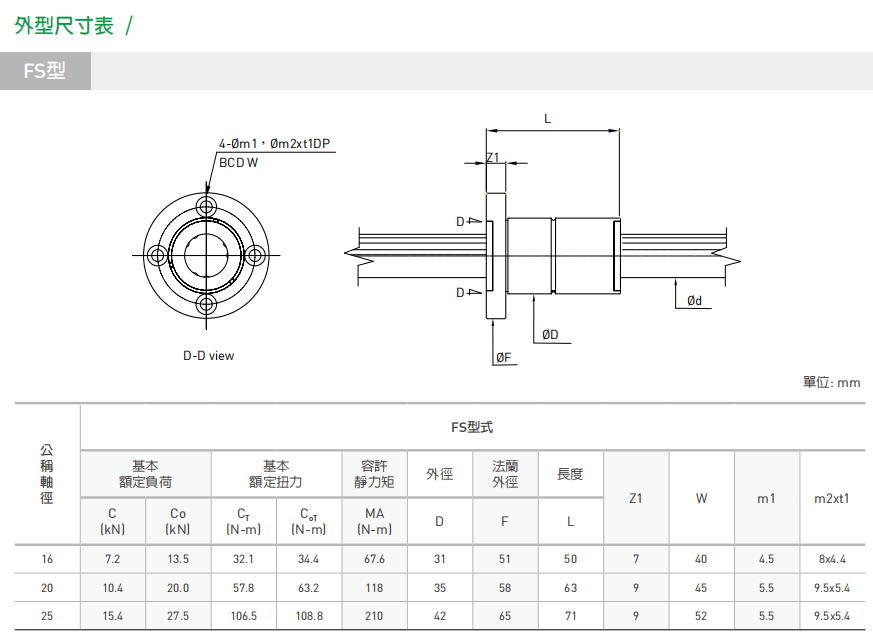

FS型式
SP-16-FS-400-500-C SP-16-FS-400-500-C-S
SP-16-FS-400-500-H SP-16-FS-400-500-H-S
SP-16-FS-400-500-P SP-16-FS-400-500-P-S
SP-20-FS-400-500-C SP-20-FS-400-500-C-S
SP-20-FS-400-500-H SP-20-FS-400-500-H-S
SP-20-FS-400-500-P SP-20-FS-400-500-P-S
SP-25-FS-400-500-C SP-25-FS-400-500-C-S
SP-25-FS-400-500-H SP-25-FS-400-500-H-S
SP-25-FS-400-500-P SP-25-FS-400-500-P-S

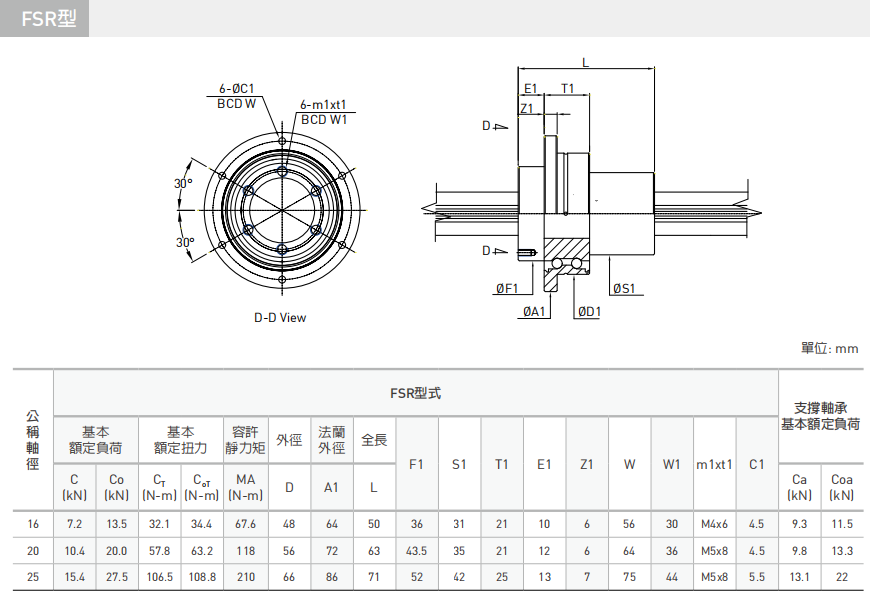

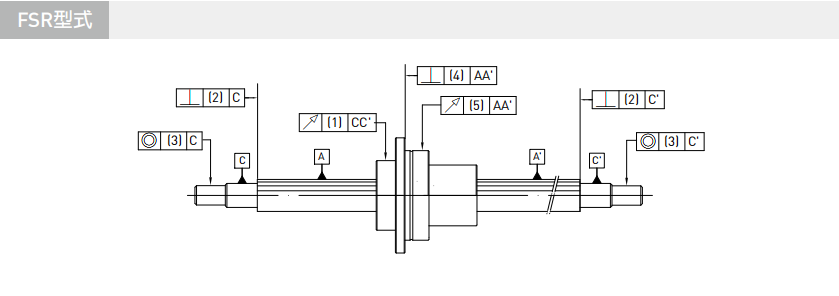

FSR型式
SP-16-FSR-400-500-C SP-16-FSR-400-500-C-S
SP-16-FSR-400-500-H SP-16-FSR-400-500-H-S
SP-16-FSR-400-500-P SP-16-FSR-400-500-P-S
SP-20-FSR-400-500-C SP-20-FSR-400-500-C-S
SP-20-FSR-400-500-H SP-20-FSR-400-500-H-S
SP-20-FSR-400-500-P SP-20-FSR-400-500-P-S
SP-25-FSR-400-500-C SP-25-FSR-400-500-C-S
SP-25-FSR-400-500-H SP-25-FSR-400-500-H-S
SP-25-FSR-400-500-P SP-25-FSR-400-500-P-S

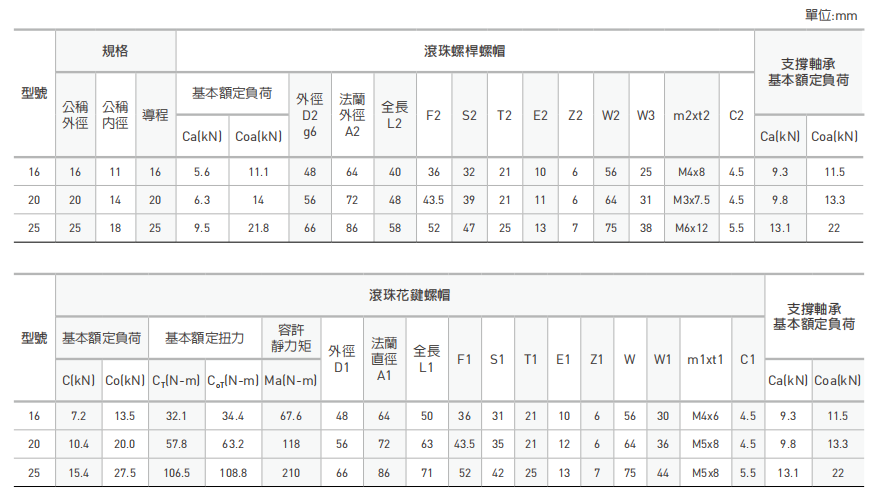

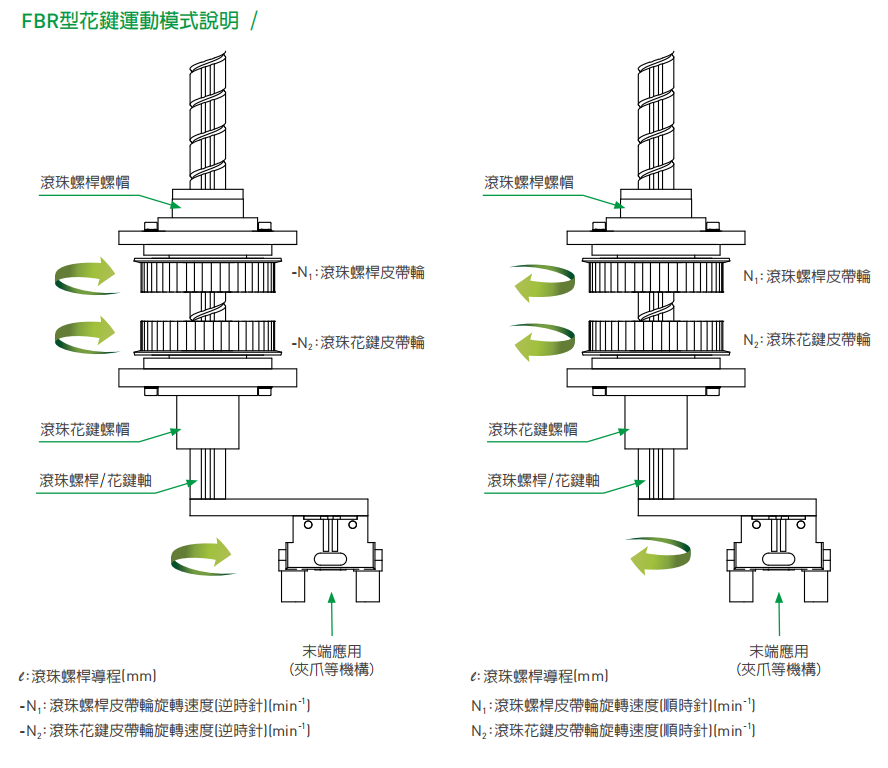

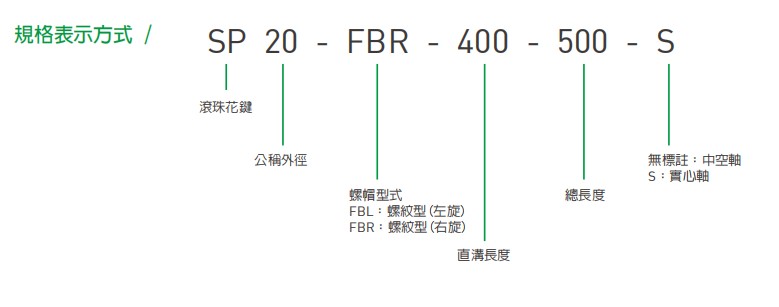

FBR型式
FBL-左旋
SP-16-FBL-400-500-S
SP-16-FBL-400-500-S
SP-16-FBL-400-500-S
SP-20-FBL-400-500-S
SP-20-FBL-400-500-S
SP-20-FBL-400-500-S
SP-25-FBL-400-500-S
SP-25-FBL-400-500-S
SP-25-FBL-400-500-S
FBR-左旋
SP-16-FBR-400-500-S
SP-16-FBR-400-500-S
SP-16-FBR-400-500-S
SP-20-FBR-400-500-S
SP-20-FBR-400-500-S
SP-20-FBR-400-500-S
SP-25-FBR-400-500-S
SP-25-FBR-400-500-S
SP-25-FBR-400-500-S
