直线电机动子定子型号大全

直线电机



直线电机源自于劳伦兹法则(Lorentz)，即利用电流(I)与磁场(B)的相互作用而产生推力(F)，

加上本身磁铁排列与多动子的运用，可实现行程不受限制与单轴多动子的独立运动，

藉由搭配精密伺服回馈可轻易实现奈米定位精度的控制

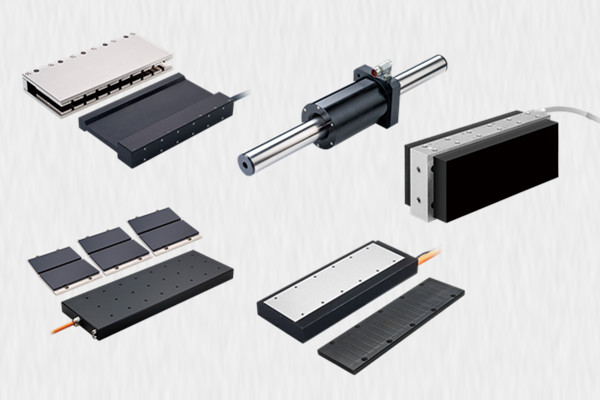

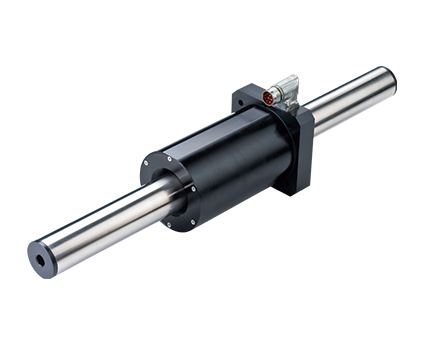

直线电机分：铁心式直线电机，无铁心式直线电机，棒状电机







铁心式直线电机

HIWIN 铁心式直线电机，具无磨耗、零背隙、低顿力与低速度链波等特性，加上动子推力密度大。

可应用于高加减速之点对点需求运动，

例如：自动化设备、工具机、半导体设备、玻璃切割机、雷射加工机、

PCB加工、SMT机台、AOI光学检测设备、主动式抑振平台等。

最大速度 30 m/s

最大加速度 10G

0.1 m/s补偿前的速度涟波2~3 ％

直驱(无旋转运动的组件转换直线运动)



与单轴工业机器人相比最高速度提升15倍，搭配复数动子

加工时间减少50%以上，∞UNLIMIT定子延伸衔接有效行程无限制

（内容是一样的，下面分系列可照搬）



铁心式直线电机系列：LMFC  LMSA  LMFA  LMSC

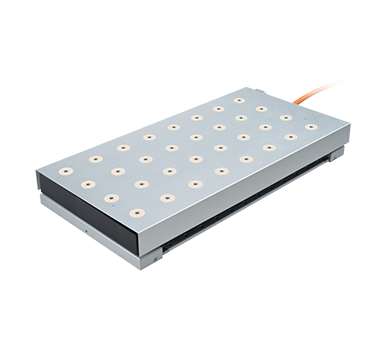

LMFC

精密水冷设计-LMFC系列

搭配LMFC系列直线电机一同使用

与水冷机水温差异4°C以内

表面维持均温

简易安装，定子精密水冷无限拼接



LMFC系列型号：LMFC31,LMFC32,LMFC33,LMFC34,LMFC41,LMFC42,

LMFC43,LMFC44,LMFC52,LMFC53,LMFC54,LMFC62,LMFC63,LMFC64







无铁心式直线电机系列有：LMSA  LMFA  LMSC

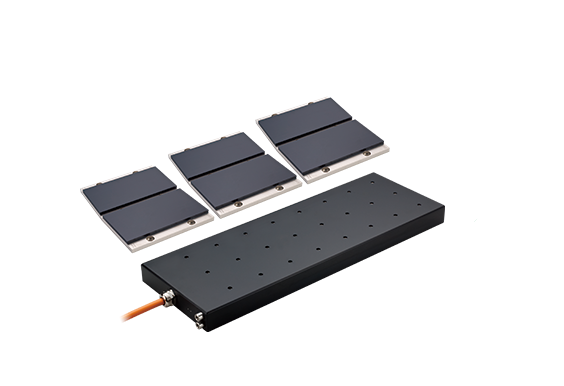

LMSA

HIWIN同步线性马达LMSA是属于线性驱动产品种推力较大的一型。

它的特色在于高推力密度与低顿力。

此三相马达是由铁心构成的一次侧（动子）与永久磁铁构成的二次侧（定子）组成。

由于定子可无限延长，所以行程将不受限制。



省空间-LMSA系列

高动态影响

低安装高度

UL与CE认证

连续推力范围103N~1579N

瞬间推力范围289N~4458N

安装高度34mm.36mm



LMSA型号：LMSA11,LMSA11L,LMSA12,LMSA12L,LMSA13,LMSA13L,LMSA21,LMSA21(L),

LMSA22,LMSA22(L),LMSA23,LMSA23L,LMSA24,LMSA24L,LMSA31,LMSA31L,

LMSA32,LMSA32L,LMSA33,LMSA33L,LMSA34,LMSA34L,LMSAC3，LMSAC3L，LMSAC5,LMSAC5L

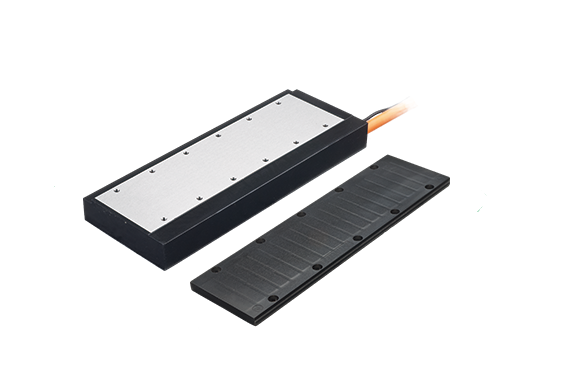

LMFA

HIWIN永磁同步线性马达LMFA具有水冷系统，藉由特殊的电磁与散热设计，

此款马达拥有超高推力密度，最大瞬间推力可达20.000N。

此三相马达是由铁心构成的一次侧（动子）与永久磁铁构成的二次侧（定子）组成。

动子可视情况使用复数个动子，定子数量可无限延长，马达可移动的行程将不受限制。

LMFA系列被广泛应用于工具机产业，镭射加工业，玻璃切割机及主动式

水冷设计-LMFA系列抑制平台等。



水冷设计

超高推力密度

UL与CE认证

水冷连续推力范围149N~7917N

瞬间推力范围282N~20827N

安装高度48.5mm,50.5mm,64.1mm.66.1mm



LMFA系列型号：LMFA01,LMFA01L,LMFA02,LMFA02L,LMFA03,LMFA03L,

LMFA11,LMFA11L,LMFA12,LMFA12L,LMFA13,LMFA13L,LMFA14,LMFA14L,

LMFA21,LMFA21L,LMFA22,LMFA22L,LMFA23,LMFA23L,LMFA24,LMFA24L

LMFA31,LMFA31L,LMFA32,LMFA32L,LMFA33,LMFA33L,LMFA34,LMFA34L,

LMFA41,LMFA41L,LMFA42,LMFA42L,LMFA43,LMFA43L,LMFA44,LMFA44L

LMFA52,LMFA52L,LMFA53,LMFA53L,LMFA54,LMFA54L,LMFA62,LMFA62L,

LMFA63,LMFA63L,LMFA64,LMFA64L,

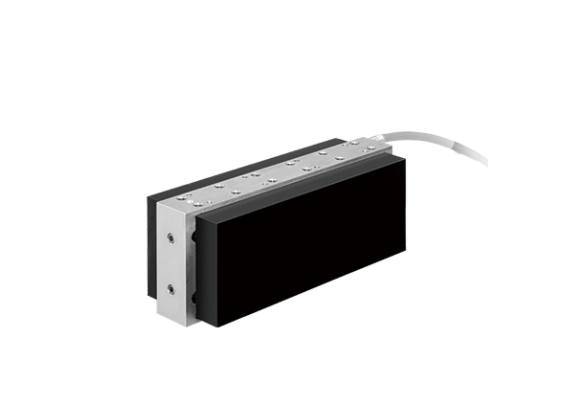

LMSC

磁力相抵-LMSC系列

HIWIN-LMSC同步线性马达为铁心式马达，与LMS系列有相同的特性，但大约有2倍的推力。

由于动子特殊排列在两定子间，动定子间相互问的吸引力会抵消。

因此滑轨的负荷大幅减轻，在极小的体积内可以达到相当高的推力密度。



大推力常数

可水冷

磁吸力互相抵消

滑轨不受磁吸力作用产出预压

同一个运动轴上可安装多个动子

行程无限制

水冷连续推力范围1070N~1819N

瞬间推力2140N

安装高度131.5mm



LMSC系列型号：LMSC7,LMSC7(WC),LMSC7L,LMSC7L(WC)

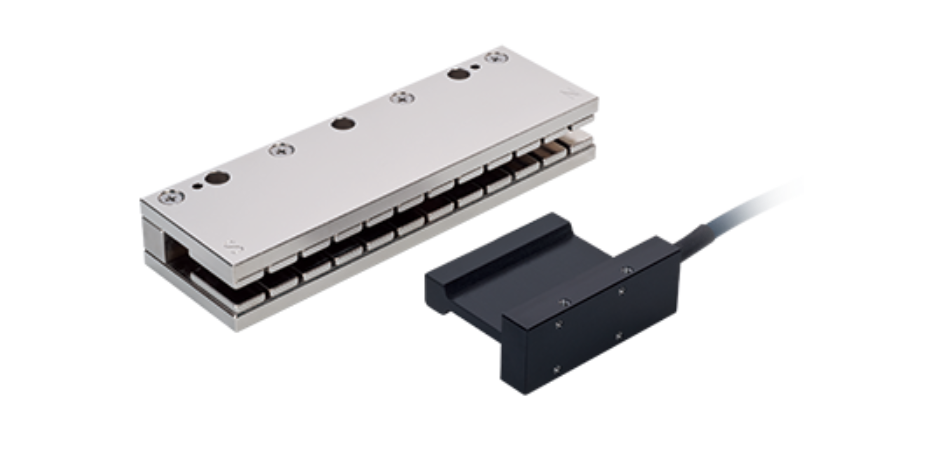

LMC系列

HIWIN-LMC无铁心U型线性马达，聚无顿力.极佳低速链波与极佳动态特性，加上动定子间无吸引力和极低外型结构。

可应用于安装平台不变形.轻负载且需求连续运动曲线。

例如：高速轻负载自动化设备，无尘环境的自动化设备，

面板平板设备.光学检测设备.扫描式电子显微镜设备.半导体设备。

LMC有：LMCA,LMCB,LMCC，LMCD,LMCE,LMCF系列

HIWIN-LMC同步线性马达是天生短跑选手。质轻，且有极小动态特性。这是由于动子没有铁心，

线圈采用特殊方式封装，所以运动只需负担一点本身重量。二次侧是由永久磁铁所造的U形定子组成。

LMC

3相

极佳动态特性

无顿力

同一运动轴可搭配多个动子

线性马达直接驱动，可实现超高精度的运动

行程可达4m

优越的同步及速度协调

低成本、小体积、高性能可适用于无尘室



LMC系列有：LMC-HUB,LMCA,LMCB,LMCC,LMCD,LMCF,LMC-FEC,LMC-EFE,LMC-EFF





LMCA系列型号

LMCA2,LMCA3,LMCA4,LMCA5,LMCA6,LMCB2,LMCB3,

LMCB4,LMCB5,LMCB6,LMCB7,LMCB8,LMCBA,LMCC7,LMCC8





LMCD,LMCE系列型号:

LMCD4,LMCD6,LMCD8,LMCDA,LMCE4,LMCE6,LMCE8,LMCEA,LMCEC



LMCF系列型号:LMCF4,LMCF6,LMCF8,LMCFA,LMCF

直线电机



直线电机源自于劳伦兹法则(Lorentz)，即利用电流(I)与磁场(B)的相互作用而产生推力(F)， 加上本身磁铁排列与多动子的运用，可实现行程不受限制与单轴多动子的独立运动，藉由搭配精密伺服回馈可轻易实现奈米定位精度的控制



直线电机分：铁心式直线电机，无铁心式直线电机，棒状电机







铁心式直线电机

HIWIN 铁心式直线电机，具无磨耗、零背隙、低顿力与低速度链波等特性，加上动子推力密度大。可应用于高加减速之点对点需求运动，例如：自动化设备、工具机、半导体设备、玻璃切割机、雷射加工机、PCB加工、SMT机台、AOI光学检测设备、主动式抑振平台等。

最大速度 30 m/s

最大加速度 10G

0.1 m/s补偿前的速度涟波2~3 ％

直驱(无旋转运动的组件转换直线运动)



与单轴工业机器人相比最高速度提升15倍，搭配复数动子

加工时间减少50%以上，∞UNLIMIT定子延伸衔接有效行程无限制

（内容是一样的，下面分系列可照搬）



铁心式直线电机系列：LMFC  LMSA  LMFA  LMSC



LMFC

精密水冷设计-LMFC系列

搭配LMFC系列直线电机一同使用

与水冷机水温差异4°C以内

表面维持均温

简易安装，定子精密水冷无限拼接



LMFC系列型号：LMFC31,LMFC32,LMFC33,LMFC34,LMFC41,LMFC42,LMFC43,LMFC44,LMFC52,LMFC53,LMFC54,LMFC62,LMFC63,LMFC64







无铁心式直线电机系列有：LMSA  LMFA  LMSC



LMSA

HIWIN同步线性马达LMSA是属于线性驱动产品种推力较大的一型。它的特色在于高推力密度与低顿力。

此三相马达是由铁心构成的一次侧（动子）与永久磁铁构成的二次侧（定子）组成。由于定子可无限延长，所以行程将不受限制。

省空间-LMSA系列

高动态影响

低安装高度

UL与CE认证

连续推力范围103N~1579N

瞬间推力范围289N~4458N

安装高度34mm.36mm



LMSA型号：LMSA11,LMSA11L,LMSA12,LMSA12L,LMSA13,LMSA13L,LMSA21,LMSA21(L),LMSA22,LMSA22(L),LMSA23,LMSA23L,LMSA24,LMSA24L,LMSA31,LMSA31L,

LMSA32,LMSA32L,LMSA33,LMSA33L,LMSA34,LMSA34L,LMSAC3，LMSAC3L，LMSAC5,LMSAC5L



LMFA

HIWIN永磁同步线性马达LMFA具有水冷系统，藉由特殊的电磁与散热设计，此款马达拥有超高推力密度，最大瞬间推力可达20.000N。此三相马达是由铁心构成的一次侧（动子）与永久磁铁构成的二次侧（定子）组成。

动子可视情况使用复数个动子，定子数量可无限延长，马达可移动的行程将不受限制。LMFA系列被广泛应用于工具机产业，镭射加工业，玻璃切割机及主动式

水冷设计-LMFA系列抑制平台等。



水冷设计

超高推力密度

UL与CE认证

水冷连续推力范围149N~7917N

瞬间推力范围282N~20827N

安装高度48.5mm,50.5mm,64.1mm.66.1mm



LMFA系列型号：LMFA01,LMFA01L,LMFA02,LMFA02L,LMFA03,LMFA03L,LMFA11,LMFA11L,LMFA12,LMFA12L,LMFA13,LMFA13L,LMFA14,LMFA14L,LMFA21,LMFA21L,LMFA22,LMFA22L,LMFA23,LMFA23L,LMFA24,LMFA24L,LMFA31,LMFA31L,LMFA32,LMFA32L,LMFA33,LMFA33L,LMFA34,LMFA34L,LMFA41,LMFA41L,LMFA42,LMFA42L,LMFA43,LMFA43L,LMFA44,LMFA44L,LMFA52,LMFA52L,LMFA53,LMFA53L,LMFA54,LMFA54L,LMFA62,LMFA62L,LMFA63,LMFA63L,LMFA64,LMFA64L,



LMSC

磁力相抵-LMSC系列

HIWIN-LMSC同步线性马达为铁心式马达，与LMS系列有相同的特性，但大约有2倍的推力。由于动子特殊排列在两定子间，动定子间相互问的吸引力会抵消。因此滑轨的负荷大幅减轻，在极小的体积内可以达到相当高的推力密度。



大推力常数

可水冷

磁吸力互相抵消

滑轨不受磁吸力作用产出预压

同一个运动轴上可安装多个动子

行程无限制

水冷连续推力范围1070N~1819N

瞬间推力2140N

安装高度131.5mm



LMSC系列型号：LMSC7,LMSC7(WC),LMSC7L,LMSC7L(WC)













LMC系列

HIWIN-LMC无铁心U型线性马达，聚无顿力.极佳低速链波与极佳动态特性，加上动定子间无吸引力和极低外型结构。可应用于安装平台不变形.轻负载且需求连续运动曲线。例如：高速轻负载自动化设备，无尘环境的自动化设备，面板平板设备.光学检测设备.扫描式电子显微镜设备.半导体设备。

LMC有：LMCA,LMCB,LMCC，LMCD,LMCE,LMCF系列

HIWIN-LMC同步线性马达是天生短跑选手。质轻，且有极小动态特性。这是由于动子没有铁心，线圈采用特殊方式封装，所以运动只需负担一点本身重量。二次侧是由永久磁铁所造的U形定子组成。

LMC

3相

极佳动态特性

无顿力

同一运动轴可搭配多个动子

线性马达直接驱动，可实现超高精度的运动

行程可达4m

优越的同步及速度协调

低成本、小体积、高性能可适用于无尘室



LMC系列有：LMC-HUB,LMCA,LMCB,LMCC,LMCD,LMCF,LMC-FEC,LMC-EFE,LMC-EFF





LMCA系列型号

LMCA2,LMCA3,LMCA4,LMCA5,LMCA6,LMCB2,LMCB3,LMCB4,LMCB5,LMCB6,LMCB7,LMCB8,LMCBA,LMCC7,LMCC8





LMCD,LMCE系列型号:

LMCD4,LMCD6,LMCD8,LMCDA,LMCE4,LMCE6,LMCE8,LMCEA,LMCEC



LMCF系列型号:LMCF4,LMCF6,LMCF8,LMCFA,LMCF

LMFA系列

LMFA01、LMFA01L、LMFA02、LMFA02L、LMFA03、LMFA03L、LMFA11、LMFA11L、LMFA12、LMFA12L、

LMFA13、LMFA13L、LMFA14、LMFA14L、LMFA21、LMFA21L、LMFA22、LMFA22L、LMFA23、LMFA23L、

LMFA24、LMFA24L、LMFA31、LMFA31L、LMFA32、LMFA32L、LMFA33、LMFA33L、LMFA34、LMFA34L、

LMFA41、LMFA41L、LMFA42、LMFA42L、LMFA43、LMFA43L、LMFA44、LMFA44L、LMFA52、LMFA52L、

LMFA53、LMFA53L、LMFA54、LMFA54L、LMFA62、LMFA62L、LMFA63、LMFA63L、LMFA64、LMFA64L
