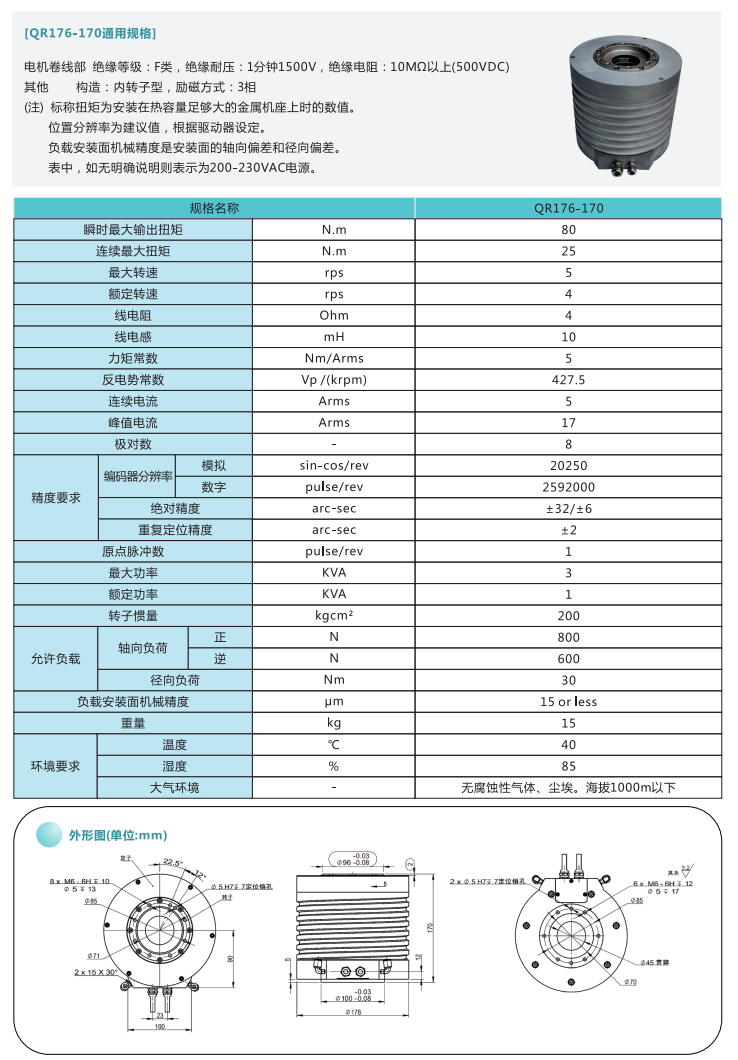

[QR176-170通用规格]
宽度170 高度170

电机卷线部绝缘等级: F类，绝缘耐压: 1分钟1500V，绝缘电阻: 10MΩ以上(500VDC)

其他

构造:内转子型，励磁方式:3相

(注)标称扭矩为安装在热容量足够大的金属机座上时的数值。

位置分辨率为建议值，根据驱动器设定。

负载安装面机械精度是安装面的轴向偏差和径向偏差。

表中，如无明确说明则表示为200-230VAC电源。

扭矩

峰值扭矩： 80N.m

持续扭矩：80N.m

转速

最大转速 ：5rps

额定转速：4rps

电流

连续电流：5A

峰值电流：17A

绝对精度

普通版 ±32 ″（角秒）

高精度版±6 ″（角秒）

重复定位精度±2 ″（角秒）

静态允许负载

轴向负荷 :正转800N ，反转600N

径向负荷：30Nm

负载安装面

平面度 15μm

DD马达重量

材质钢 15KG
