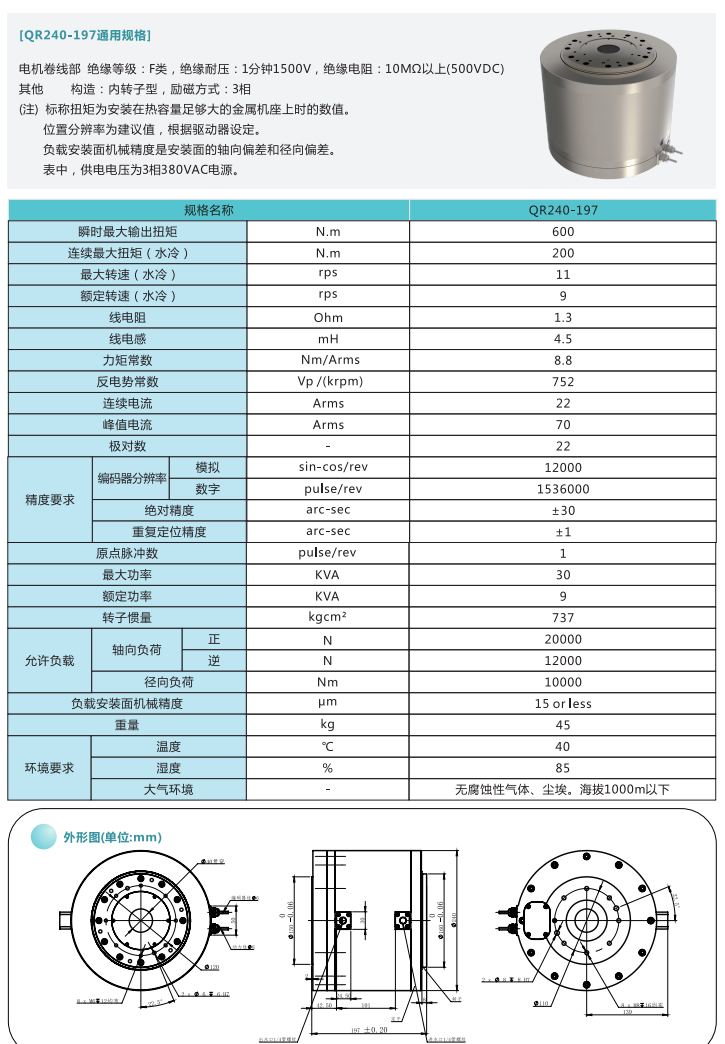

[QR240-197通用规格]
宽度240 高度197

电机卷线部绝缘等级: F类，绝缘耐压: 1分钟1500V，绝缘电阻: 10MΩ以上(500VDC)

其他

构造:内转子型,励磁方式: 3相

(注)标称扭矩为安装在热容量足够大的金属机座.上时的数值。

位置分辨率为建议值，根据驱动器设定。

负载安装面机械精度是安装面的轴向偏差和径向偏差。

表中，供电电压为3相380VAC电源。

扭矩

峰值扭矩 ：600N.m

持续扭矩：200N.m

转速

最大转速 ：11 rps

额定转速：9 rps

电流

连续电流 ：22A

峰值电流：70A

光栅尺

绝对精度

普通版  ±30″（角秒）

重复定位精度 ±1″（角秒）

静态允许负载

轴向负荷 ：正转20000N   逆转20000 N

径向负荷:10000Nm

负载安装面

平面度 15μm

DD马达重量

材质钢 45KG
