直线电机 直线电机原理直线电机原理
随着中国工业领域各个行业的快速发展,要求所生产的产品质量越来越高，对机器的性能，速度，精度等要求也逐渐提高，
尤其在半导体集成设备、激光设备、面板设备、自动化设备等机械上表现得更为明显。
原来占据主导地位的伺服电机加滚珠丝杠组合，也正是因为渐渐无法满足这些要求，才有了直线电机的迅速成长。
直线电机的原理
直线电机是一种将电能直接转换成直线运动机械能，而不需要任何中间转换机构的传动装置。
它可以看成是一台旋转电机按径向剖开，并展成平面而成。
直线电机也称线性电机，线性马达，直线马达，直驱马达，DD马达，推杆马达。

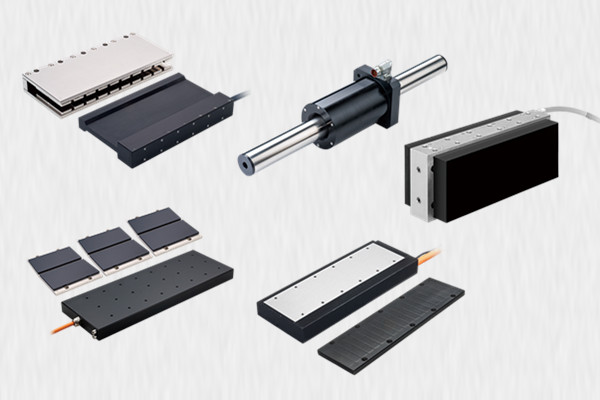

最常用的直线电机类型是平板式和U 型槽式，和管式。 线圈的典型组成是三相，由霍尔元件实现无刷换相。
直线电机是一种将电能直接转换成直线运动机械能，而不需要任何中间转换机构的传动装置。它可以看成是一台旋转电机按径向剖开，并展成平面而成。
直线电机也称线性电机，线性马达，直线马达，直驱马达，DD马达，推杆马达。最常用的直线电机类型是平板式和U 型槽式，和管式。 线圈的典型组成是三相，由霍尔元件实现无刷换相。
直线电机由：动子，动子座，定子，定子座，位置回馈系统，位置回馈系统接头，导轨，防撞器，极限开关，极限开关接头，底座等组成
直线电机分为有铁心式直线电机和无铁心式直线电机
随着中国工业领域各个行业的快速发展,要求所生产的产品
质量越来越高，对机器的性能，速度，精度等要求也
逐渐提高，尤其在半导体集成设备、激光设备、面板设备、自动
化设备等机械上表现得更为明显。原来占据主导地位的伺服电机
加滚珠丝杠组合，也正是因为渐渐无法满足这些要求，才有了直线
电机的迅速成长。
铁心式直线电机 HIWIN 铁心式直线电机，具无磨耗、零背隙、低顿力与低速度链波等特性，加上动子推力密度大。可应用于高加减速之点对点需求运动。 广泛应用于：自动化设备、工具机、半导体设备、玻璃切割机、雷射加工机、PCB加工、SMT机台、AOI光学检测设备、主动式抑振平台等。
无铁心式直线电机 HIWIN 无铁心式直线电机，具无磨耗零背隙且无顿力与低速度链波特性，加上动定子间无吸引力。可应用于安装平台不变形、轻负载且需求连续运动曲线。 广泛应用于：高速轻负载自动化设备、无尘环境的自动化设备、面板平板设备、 光学检测设备、扫描式电子显微镜设备、半导体设备、工具机线切割设备与凸轮车床设备。

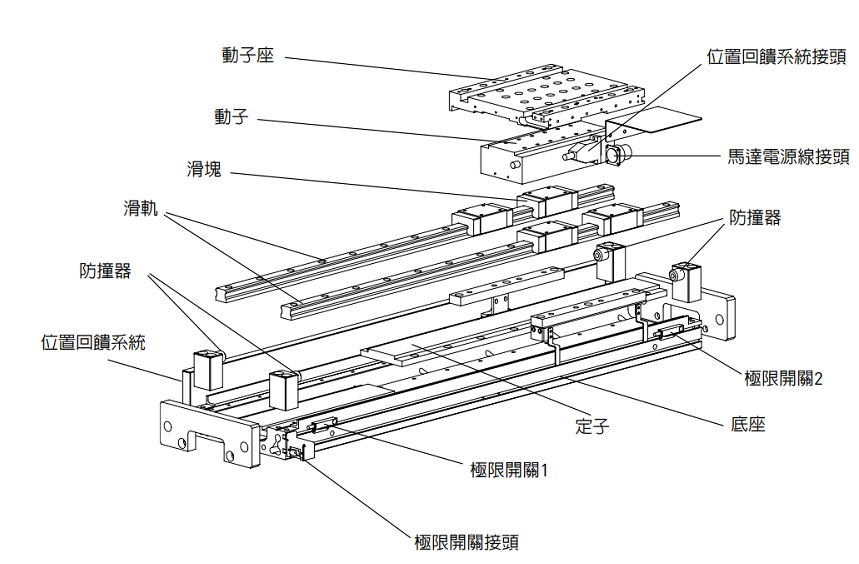

直线电机平台结构图

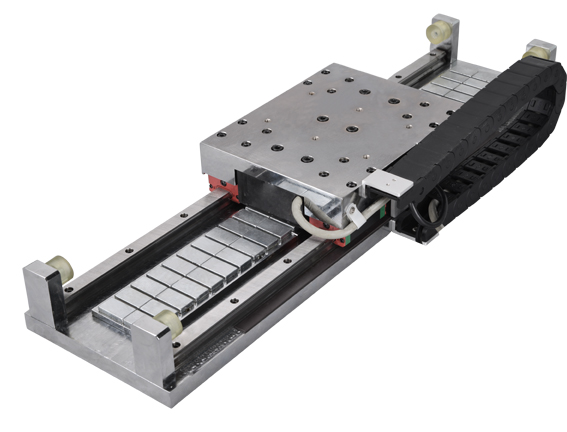

HIWIN标准单轴直线电机提供快速、精确的定位，而线性马达直接驱动更可达到长行程的应用，若有防尘保护的需求，还有金属外盖以及防尘护套的选搭。 丰富的规格及快速客制化的能力，能充分满足客户大量生产、缩短产品开发时程及严格使用环境等高规格的要求。 直线电机特色： ● 短交期 ● 使用简单 ● 高CP值 ● 含驱动器 ● 加速度与速度、超越螺杆速度 ● 可以支持长行程 ● 可以支持复数动子
